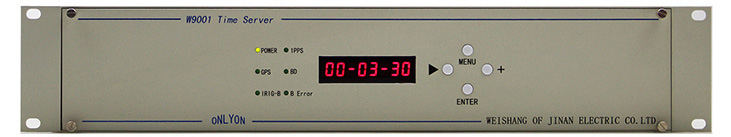

唯尚北斗網絡時鐘同步服務器

產品名稱：唯尚北斗網絡時鐘同步服務器 產品型號：W9001 唯尚北斗網絡時鐘同步服務器專業生產企業山東唯尚電子有限公司,所營唯尚北斗網絡時鐘同步服務器產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

裝置采用嵌入式系統開發平臺，采用多時鐘系統，雙電源熱備硬件設計，有雙網絡接口，6路串口時間輸出，同時具備硬件同步時鐘1PPS(TTL型)，1PPS（0－±12V或0－+24V型），IRIG-B時間碼及高精度電網頻率采集功能，網絡接口支持TCP、UDP、HTTP、NTP協議，并且支持廣播方式電力UDP協議對整網段內所有設備授時。

北斗網絡時鐘同步服務器主要功能特點：

1、支持4路時鐘源：GPS衛星時鐘源，北斗衛星時鐘源，IRIG-B碼有線時鐘源，本地高精度守時時鐘

2、時鐘輸出：2路網絡口輸出，6路串行時鐘輸出，2路秒脈沖時鐘輸出（1路 TTL電平輸出，1路±12V/+24V電平輸出），4路IRIG-B碼輸出

3、雙網絡接口：雙IP地址，支持TCP/IP，支持WEB瀏覽，有遠方配置功能，有監控功能

4、時間信息輸出格式符合相關電力行業標準

5、有1路電網頻率測量功能（支持本地和遠端查詢）

6、雙電源系統熱備

7、有開機自檢功能，有本地告警功能，有遠端告警功能

8、本地顯示：顯示時間、日期、電網頻率、追蹤衛星數，具有顯示切換功能

9、裝置所有輸入輸出信號均光電隔離，抗干擾能力強

10、狀態指示功能：雙電源狀態指示，秒脈沖狀態指示，同步狀態指示

北斗網絡時鐘同步服務器的技術指標

1 物理參數

1.1 機箱

       標準時間同步鐘本體和時標信號擴展裝置都采用標準19″機架式機箱，能牢固安裝在配電盤內立柱上，高度為2U。機箱外殼有可靠接地點。

外形尺寸：445mm(W)×280mm(L)×89mm(H)，或用戶指定。

顏    色：計算機灰 （RAL 7035）或用戶指定。

重    量：6kg

1.2 天線

接收天線和安裝底座配套。

天線尺寸：直徑93（mm）×高度55（mm）

底座尺寸：直徑33（mm）×高度84（mm）

底座安裝方式：陽管螺紋, 內徑24（mm）×高度60（mm），

底座安裝位置：屋頂，可見大部分天空

重量（包括安裝底座）：5 kg

電纜：RG-59 /RG-58型，標準長度30m，或用戶指定。

2 環境條件

2.1 主機工作環境

工作溫度：-10℃~ +60℃

儲存溫度：-20℃~ +85℃

濕    度：5％ ~ 95%，不結露

2.2 天線工作環境

工作溫度：-40℃~ +70℃

儲存溫度：-40℃~ +85℃

濕    度：100%，結露

3 電磁兼容性

4 供電電源

采用交直流公用方式供電。

4.1 交流電源

額定電壓：?jiǎn)蜗?span>220V，允許偏差 -20% ～ +20%；

頻率：50Hz，允許偏差± 3Hz；

波形：正弦，波形畸變不大于5%。

4.2 直流電源

額定電壓：220V、110V；

允許偏差：-20% ～ +20%；

紋波系數：≤5%。

4.3 功率消耗

不大于15W。

5 平均無故障間隔時間MTBF

正常使用條件下無須維護。

MTBF：在正常使用條件下不小于50000h
