時鐘同步產品注解

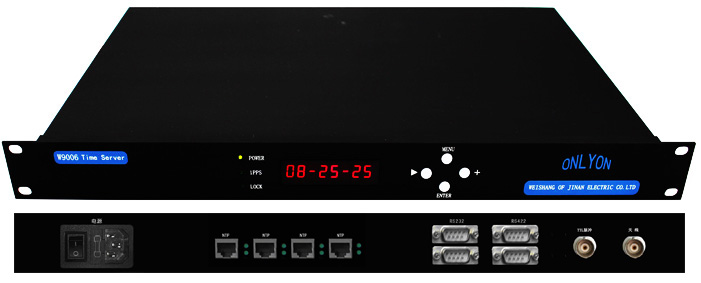

產品名稱：時鐘同步產品注解 產品型號：W9006 時鐘同步產品注解專業生產企業山東唯尚電子有限公司,所營時鐘同步產品注解產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

一、時鐘同步產品（GPS授時儀,北斗時間同步裝置,時鐘同步產品發生器）概述

1.1 簡介

    濟南唯尚電子有限公司生產的時鐘同步產品主要針對電力系統應用特點，采用靈活插卡式設計，采用冗余結構，支持雙電源熱備份，雙系統熱備和雙IRIG-B熱備，有高精度的授時性能和守時性能，可集中或單獨組屏。

    裝置提供多種對時信號，包括：脈沖、串行授時報文、IRIG-B（直流、交流B 碼）、DCF77、網絡授時等；授時接口類型包括：光纖、RS232 電平、RS485 電平、空接點和網口等；各種授時信號及接口類型可靈活選擇配置。

    裝置適應基本式、互備方式、主從方式和主備式等多種組網模式。主要應用于以調度自動化系統為中心的主站系統，以電站監控（包括發電廠、變電站、開關站等）為主的子站系統，為其提供穩定可靠高精度的時間信息。

1.2 主要功能特點

    裝置具有主時鐘和擴展時鐘的雙重性。設備時鐘源可靈活配置，配置北斗、GPS 衛星輸入板，可作為主時鐘系統應用；配置B 碼輸入板或網絡板可作為擴展時鐘應用。

    該產品可同時接收北斗和GPS 衛星信號，實現北斗衛星和GPS 雙系統冗余備份，提供長期時標信息，進行同步并對外授時；也可以使用外部輸入源（包括IRIG-B（DC）和網絡授時）為時間基準進行同步并對外授時；在衛星源和外部鐘源都不可用時，由系統內部時鐘控制算法在一定時間段內穩定地提供高精度時間信息。鐘控算法先進，自動選擇跟蹤源，跟蹤源無損切換。北斗和GPS 衛星源之間或衛星源和外部輸入源之間可以自動切換；輸入兩路B 碼信息實現雙系統冗余備份提供時標信息。兩路B 碼源可自動切換，并可實現無損切換。

具體功能特點如下：

 配置靈活，支持熱插拔功能；

 雙電源冗余熱備份；

 可選配增加銣鐘，提供更高精度更穩定授時輸出；

 具有先進時鐘控制算法；

 支持點陣、液晶面板顯示管理和WEB 管理方式；

 配置主時鐘，擴展時鐘；

 支持多種輸入板卡，支持84 路授時接口；

 支持NTP 輸出，提供網絡校時，提供4 個網口；

 支持PTP 輸出，提供電口和光口的IEEE1588協議信號輸出；

 支持光纖或電纜級連輸入和輸出；

 輸出信號包括：1PPS、1PPM、1PPH、自編程脈沖和IRIG-B 及DCF77 碼等；

 交流B 碼高幅值為3V～12V 連續可調，低幅值符合2: 1～6 : 1 調制比要求；

 輸出類型包括：光纖，RS485，空接點等；

 可支持RS232 和RS485 電平格式報文輸出；波特率可配；報文格式可選擇配置，也可根據用戶要求定制；

 具有周波測量、工頻時鐘和工頻鐘差輸出功能，周波測量精度為0.001 周，工頻鐘差測量精度≤20 ms。

所有信號輸出口均經過光電隔離輸出，電磁抗干擾達到DL/T1100.1-2009 電力系統的時間同步系統標準要求。

二、時鐘同步產品技術指標

2.1 環境條件

1) 環境溫度： -10℃ ～ 50℃

室外天線工作溫度：-40℃ ～ 80℃

2) 相對濕度： < 95%（不結露）

3) 工作電源： 直流DC：110V/220V

交流AC：220V±20%

4) 耐震能力： 水平加速度：0.3g

垂直加速度：0.15g

5) 安裝方式： 室內安裝

2.2 系統性能指標

1) GPS接收器接收頻率：1575.42MHz；接收靈敏度：捕獲〈-160dBW，跟蹤〈-163dBW；捕獲時間：裝置冷啟動時，〈3min，裝置熱啟動時，〈15S；內部電池類型：鋰電池，電池壽命：≮25000h。

2) 北斗接收器：通道：6；接收靈敏度：-157.6dBW；冷啟動首捕時間：≤2秒；失鎖重捕時間：≤1 秒；1PPS精度：優于100nS。輸出信號類型 相對UTC 的精度

1PPS/1PPM/1PPH/1PPX <200ns

3) 直流B 碼 1μs

4) 交流B 碼 10μs

5) RS232/RS485 時間報文 <10ms

6) DCF77 1μs

7) NTP/SNTP 1～10ms

8) 平均無故障間隔時間(MTBF)≥300000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于20年,正常使用條件下無須維護。
