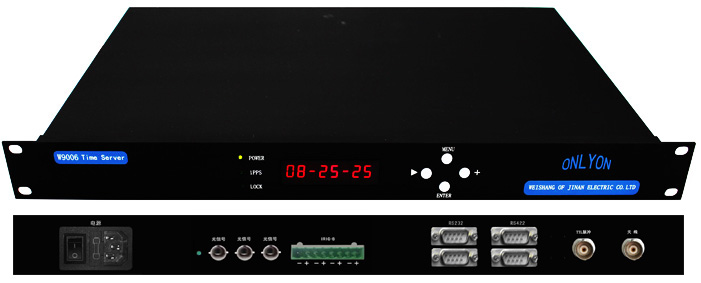

GPS北斗串口時鐘（GPS校時服務器）的用途及特點

產品名稱：GPS北斗串口時鐘（GPS校時服務器）的用途及特點 產品型號：W9006 GPS北斗串口時鐘（GPS校時服務器）的用途及特點專業生產企業山東唯尚電子有限公司,所營GPS北斗串口時鐘（GPS校時服務器）的用途及特點產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

設備采用全模塊化結構設計，不僅實現了板卡全兼容，還提供了豐富的信號接口資源和開放式特殊接口設計平臺，具備兼容能力�？商峁┒嗦访}沖信號（1PPS/M/H，TTL、空接點、差分、24V/110V/220V有源、光）、時間報文（RS232、RS422/485、光）、IRIG-B信號（422、TTL、AC、光）、DCF77信號、NTP/SNTP協議網絡時鐘同步信號、PTP（IEEE1588）協議信號、10MHz頻率時間同步信號，可以滿足不同設備的校時接口要求。裝置已廣泛用于IT、冶金、通信、電力、金融、廣電、安防、交通、水利、國防、石化、醫療、政府機關、教育等領域的授時服務。

GPS北斗串口時鐘的特點：

1、與外同步時鐘信號同步精度高，同步精度優于±0.1μs。采用多同步源自適應同步技術，同步精度優于±0.1μs。

2、采用冗余結構

支持雙GPS熱備和雙IRIG-B熱備且裝備有高精度守時時鐘。標準時間同步鐘本體可同時接入GPS和2路IRIG-B碼外同步信號，互為備用。時標信號擴展裝置可同時接入2路IRIG-B碼外同步信號，互為備用。主時鐘和信號擴展裝置都可采用了冗余化裝置，保證了GPS時間同步系統的可靠性和穩定性。

3、模塊化設計，多種輸出接口，使用靈活方便。

可輸出滿足IEEE STD 1344-1995標準的IRIG-B(AM)碼、IRIG-B(DC)碼、可定義的時分秒脈沖空接點、時間報文信息，每12路為一組，可任意組合。裝置多可輸出84路。

采用2U、19”標準機箱，可單獨組屏，為將來GPS時間同步信號的擴展提供了方便，便于維護和管理。

4、雙CPU并行處理時間報文輸出技術

時間報文輸出采用了雙CPU并行處理技術，報文發送時刻為秒的準時沿，誤差不大于+5μs。

5、高精度脈沖輸出

脈沖輸出采用脈沖大電流發生電路，使光電隔離空接點能輸出高精度的脈沖信號，誤差不大于0.5μs。

6、高精度守時時鐘

采用閉環控制守時技術實現高精度守時時鐘，守時精度可達到1μs/min。

7、采用無過沖IRIG-B(AM)碼產生技術，產生高精度的IRIG-B(AM)碼，精度可達2μs。

8、支持光纖或同軸電纜級連輸入和輸出。

9、信號接收可靠性高，不受電站地域條件的限制。

10、所有信號輸出口均經過光電隔離。

11、有監視本裝置運行狀態的告警接點輸出，包括電源消失告警、外同步信號消失告警、以及本裝置自檢異常告警。

GPS北斗串口時鐘的技術指標

1 物理參數

1.1 機箱

       標準時間同步鐘本體和時標信號擴展裝置都采用標準19″機架式機箱，能牢固安裝在配電盤內立柱上，高度為2U。機箱外殼有可靠接地點。

外形尺寸：445mm(W)×280mm(L)×89mm(H)，或用戶指定。

顏    色：計算機灰 （RAL 7035）或用戶指定。

重    量：6kg

1.2 天線

接收天線和安裝底座配套。

天線尺寸：直徑93（mm）×高度55（mm）

底座尺寸：直徑33（mm）×高度84（mm）

底座安裝方式：陽管螺紋, 內徑24（mm）×高度60（mm），

底座安裝位置：屋頂，可見大部分天空

重量（包括安裝底座）：5 kg

電纜：RG-59 /RG-58型，標準長度30m，或用戶指定。

2 環境條件

2.1 主機工作環境

工作溫度：-10℃~ +60℃

儲存溫度：-20℃~ +85℃

濕    度：5％ ~ 95%，不結露

2.2 天線工作環境

工作溫度：-40℃~ +70℃

儲存溫度：-40℃~ +85℃

濕    度：，結露

3 電磁兼容性

4 供電電源

采用交直流公用方式供電。

4.1 交流電源

額定電壓：單相220V，允許偏差 -20% ～ +20%；

頻率：50Hz，允許偏差± 3Hz；

波形：正弦，波形畸變不大于5%。

4.2 直流電源

額定電壓：220V、110V；

允許偏差：-20% ～ +20%；

紋波系數：≤5%。

4.3 功率消耗

不大于15W。

5 平均無故障間隔時間MTBF

正常使用條件下無須維護。

MTBF：在正常使用條件下不小于50000h
